E+H超声波流量计9B2B系列

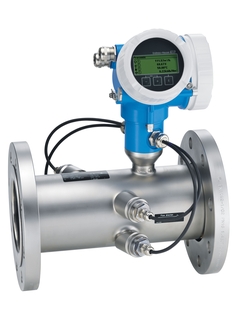

Proline Prosonic Flow B 200

超声波流量计

采用回路供电技术设备，可对沼气进行精确和可靠的测量。

应用领域

Prosonic Flow B 200 可在过程条件波动的情况下对湿沼气和消化池气体进行精确、可靠的测量。此外，Prosonic Flow B 200 还能够提供实时甲烷含量分析，这一独有的特性不但能够让用户对气体的流量进行连续不断的测量，而且还能够对气体的质量进行持续的监测。此外，心跳技术能够保证有效的过程控制和能量平衡，并始终确保合规性与过程安全性。

• 测量原理不受气体组成的影响

• 直插式流量计，可在过程条件波动的情况下对湿沼气和消化池气体进行测量。

设备特点:

• 多变量设备: 流量, 温度和甲烷

• 介质温度: 0 ~ 80 °C (32 ~ 176 °F)

• 过程压力: 0.7 ~ 11 bar a (10.2 ~ 159 psi a)

• 回路供电技术

• 牢固的双腔室外壳

• 工厂安全性: 全球认证

优势

• 内置实时甲烷含量测量功能

• 针对低压力气体的最佳测量设备 - 传感器经过专门设计

• 无压损 - 全管径设计

• 过程透明度高 - 带诊断功能

• 设备配线方便 - 有独立接线盒

• 有利于安全操作 - 无需开盖操作，因为显示器带触控功能和背光

• 综合检验 - 心跳技术

• 测量原理               超声波流量测量

• 产品标题

  The device for accurate, reliable biogas measurement with loop-powered technology.
  Inline flowmeter designed for measurement of wet biogas and digester gas under fluctuating process conditions.

•


• 传感器特点

  Optimized for low pressure gas – specialized sensor design. No additional pressure loss – full-bore design. Process transparency – diagnostic capability.
  Multivariable device: flow, temperature and methane. Medium temperature: 0 to 80 °C (32 to 176 °F). Process pressure: 0.7 to 11 bar a (10.2 to 159 psi a).

•


• 变送器特点

  Convenient device wiring – separate connection compartment. Safe operation – no need to open the device due to display with touch control, background lighting. Integrated verification – Heartbeat Technology.
  Loop-powered technology. Robust dual-compartment housing. Plant safety: worldwide approvals.

•


• 公称口径范围

  单声路型：DN 50 (2")、DN 80 (3")
  双声路型：DN 100...200 (4...8")

•


• 接液部件材质

  传感器：1.4404/1.4435 (316L)

•
  超声波变送器：HNBR

•
  温度传感器（可选）：AFM 34

•


• 测量变量

  体积流量、校正体积流量、校正甲烷体积流量、能量流、甲烷浓度、比热值、温度

•


• 最大测量误差

  体积流量（标准）：
  ‐ ±1.5 % o.r.：3...30 m/s (9.84...98.4 ft/s)
  ‐ ±3 % o.r.：1...3 m/s (3.28...9.84 ft/s)
  体积流量（可选）：
  ‐ ±0.1 % o.f.s.：0.3...1 m/s (0.98...3.28 ft/s)
  ‐ ±1.5 % o.r.：1...30 m/s (3.28...98.4 ft/s)

•


• 测量范围

  标准：1...30 m/s (3.28...98.4 ft/s)
  可选：0.3...30 m/s (0.98...98.4 ft/s)

•


• 最大过程压力

  11 bar a (159 psi a)

•


• 介质温度范围

  0...+80 °C (+32...+176 °F)

•


• 环境温度范围

  碳钢法兰：–10...+60 °C (+14...+140 °F)
  不锈钢法兰：–40...+60 °C (–40...+140 °F)

•


• 变送器外壳材质

  铝合金AlSi10Mg涂层：1.4404 (316L)

•


• 防护等级

  IP66/67，Type 4X

•


• 显示/操作

  四行背光显示，触摸键操作
  （外部操作）
  通过现场显示单元和调试软件设置

•


• 输出

  4...20 mA HART（无源）
  4...20 mA（无源）
  脉冲/频率/开关量输出（无源）

•


• 输入

  4...20 mA电流输入（无源）

•


• 数字通信

  HART

•


• 电源

  12...35 VDC（4...20 mA HART，带/不带脉冲/频率/开关量输出）
  12...30 VDC（4...20 mA HART，4...20 mA）
  12...35 VDC（4...20 mA HART，脉冲/频率/开关量输出，4...20 mA输出）
  9...32 VDC（PROFIBUS PA，脉冲/频率/开关量输出）

•


• 防爆认证

  ATEX、IECEx、cCSAus、NEPSI、INMETRO、TIIS

•


• 计量认证和证书

  在认证标定装置上标定（符合ISO/IEC 17025标准）
